Cartes Historiques des Réseaux informatiques

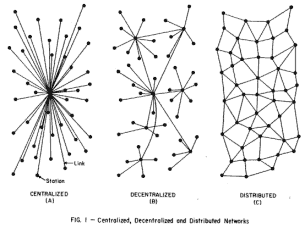

Les recherches pionnières de Paul Baran dans les années 1960, qui envisageait un réseau de communication capable de survivre à une attaque ennemi. Le croquis de gauche montre trois différentes topologies de réseaux décrites dans son mémoire pour la RAND, "On Distributed Communications: 1. Introduction to Distributed Communications Network" (Août 1964). Une structure de réseau distribué offre la meilleure survivance.

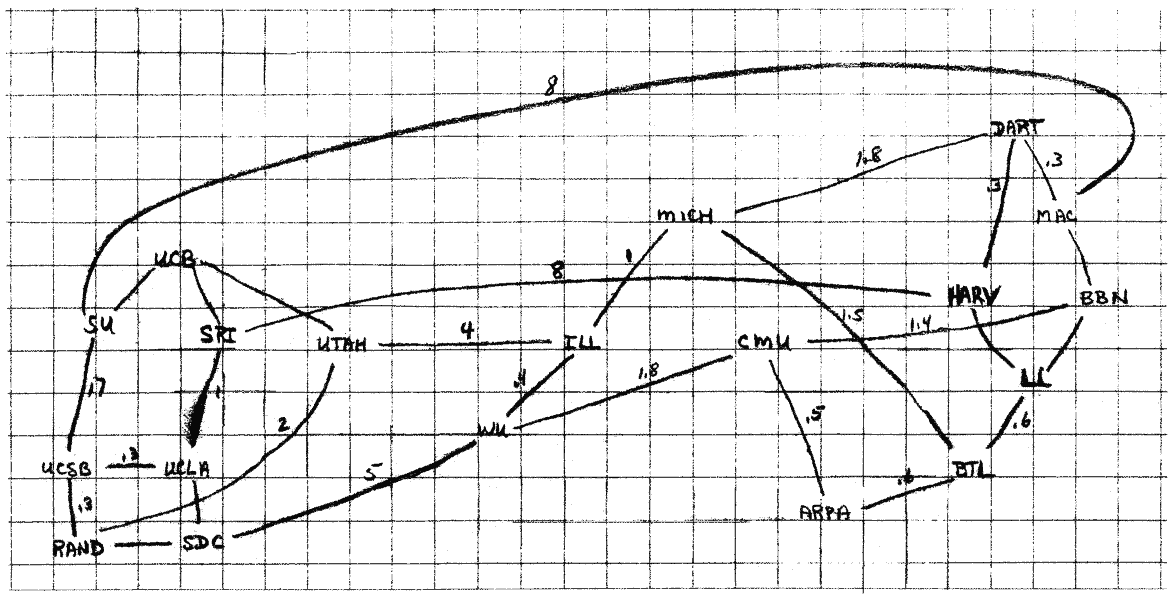

Une ébauche de carte d'une topologie possible d'ARPANET par Larry Roberts. Cette carte a été dessinée à la fin des années 60 dans le cadre de la plannification du réseau. (Scannée à partir de Where Wizards Stay Up Late: The Origins of the Internet, par Katie Hafner et Matthew Lyon, page 50.)

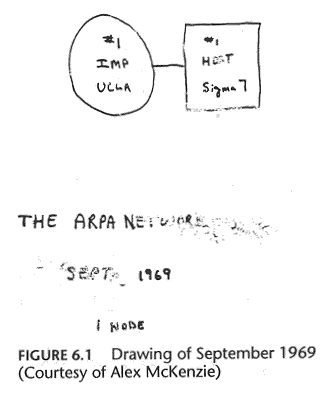

Le premier noeud d'ARPANET à l'Université de Californie à Los Angeles (UCLA) au 2 septembre 1969. (Source : "Casting the Net", page 55)

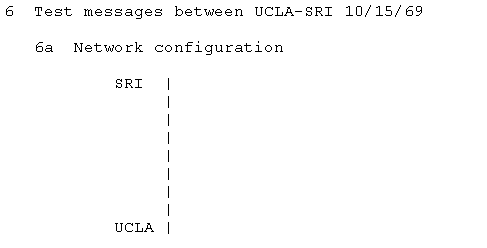

Une très simple carte au format ASCII du premier lien ARPANET entre l'UCLA et SRI, extrait du RFC-4 Network Timetable, par Elmer B. Shapiro,Mars 1969.

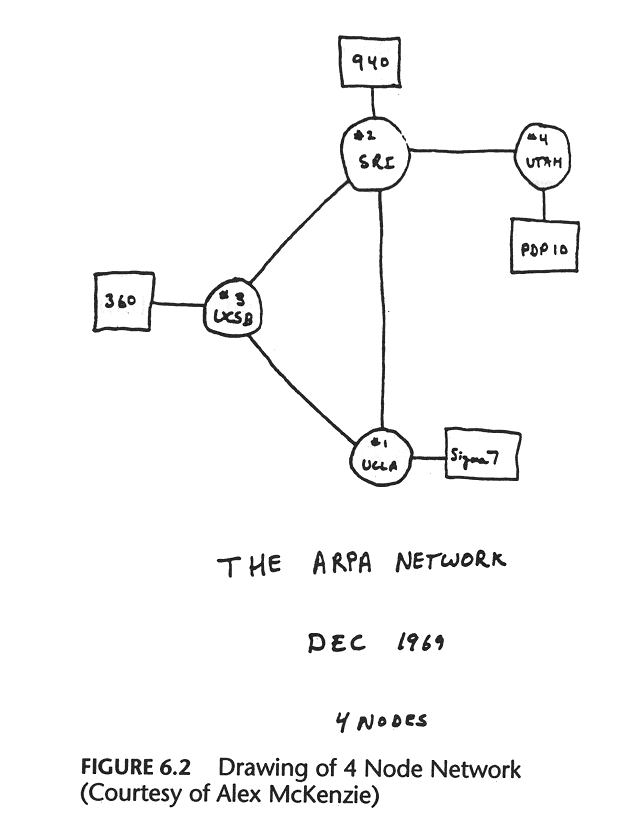

A la fin de cette année il y a quatre noeuds du "réseau ARPA", comme indiqué dans le schéma ci-dessus. Il y avait l'Université de Califormie de Los Angeles (UCLA), l'Université de Californie de Santa Barbara (UCSB), l'Université d'Utah et l'Institut de Recherche de Stanford (SRI). (Source : "Casting the Net", page 56. Voir aussi la ligne des temps de musée d'Informatique.)

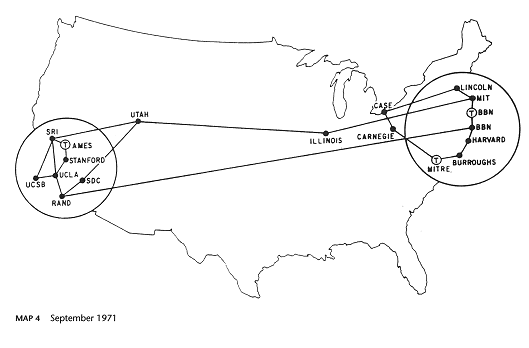

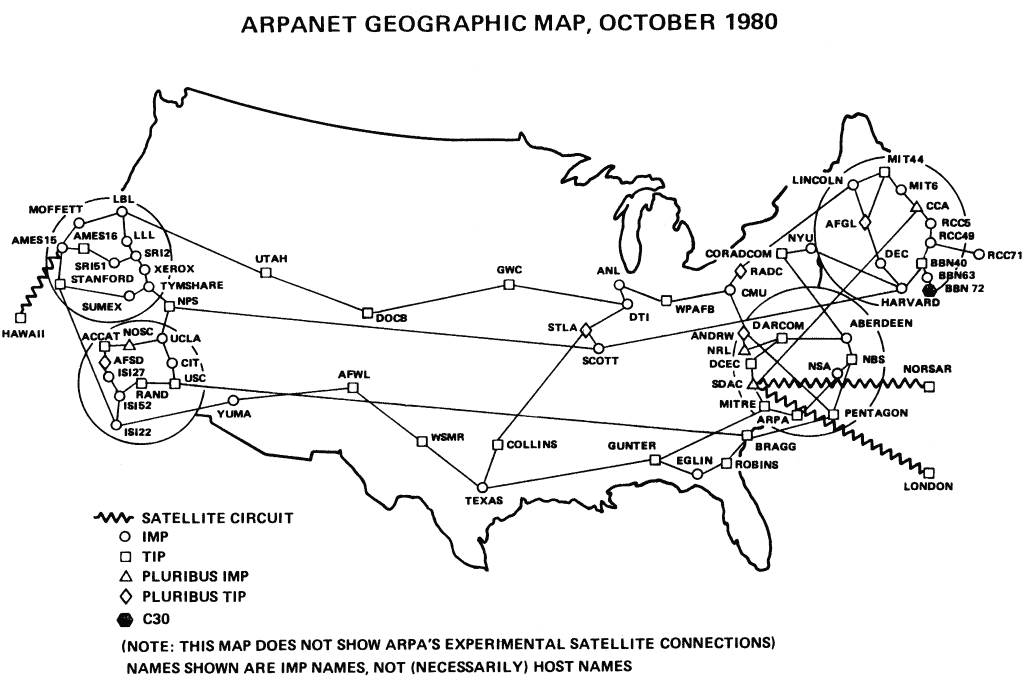

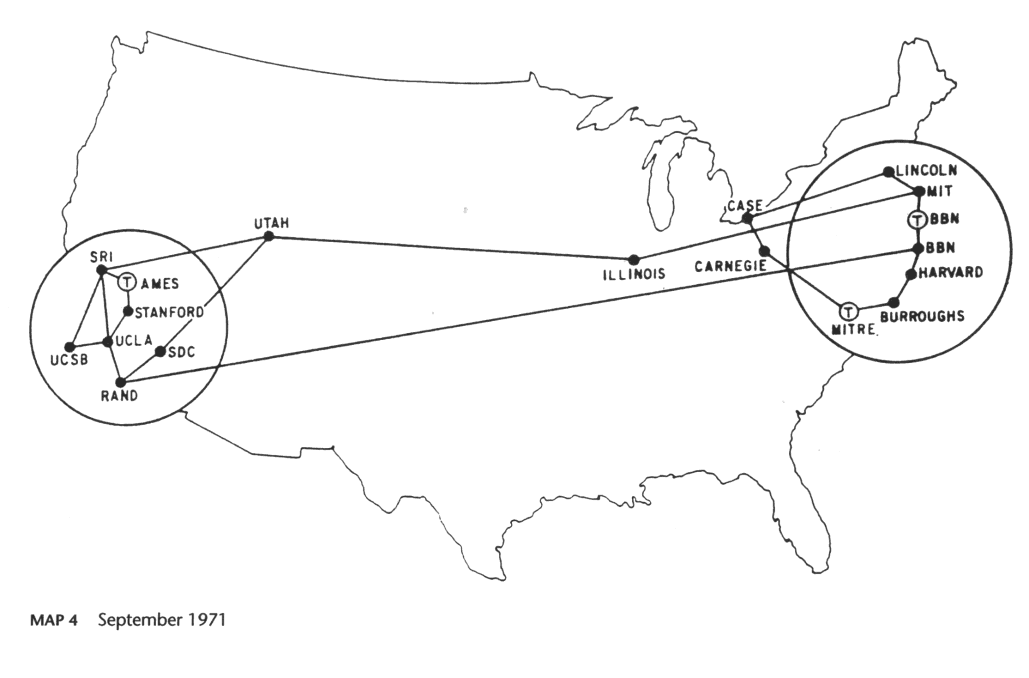

ARPANET a grandi rapidement au fur et à mesure que de nouveaux sites se connectaient. La carte ci-dessus montre la situation en Septembre 1971 et celle ci-dessous en Octobre 1980, incluant un lien par satellite vers UCL à Londres. (Sources : "Casting the Net", page 64; CCR, page 93)

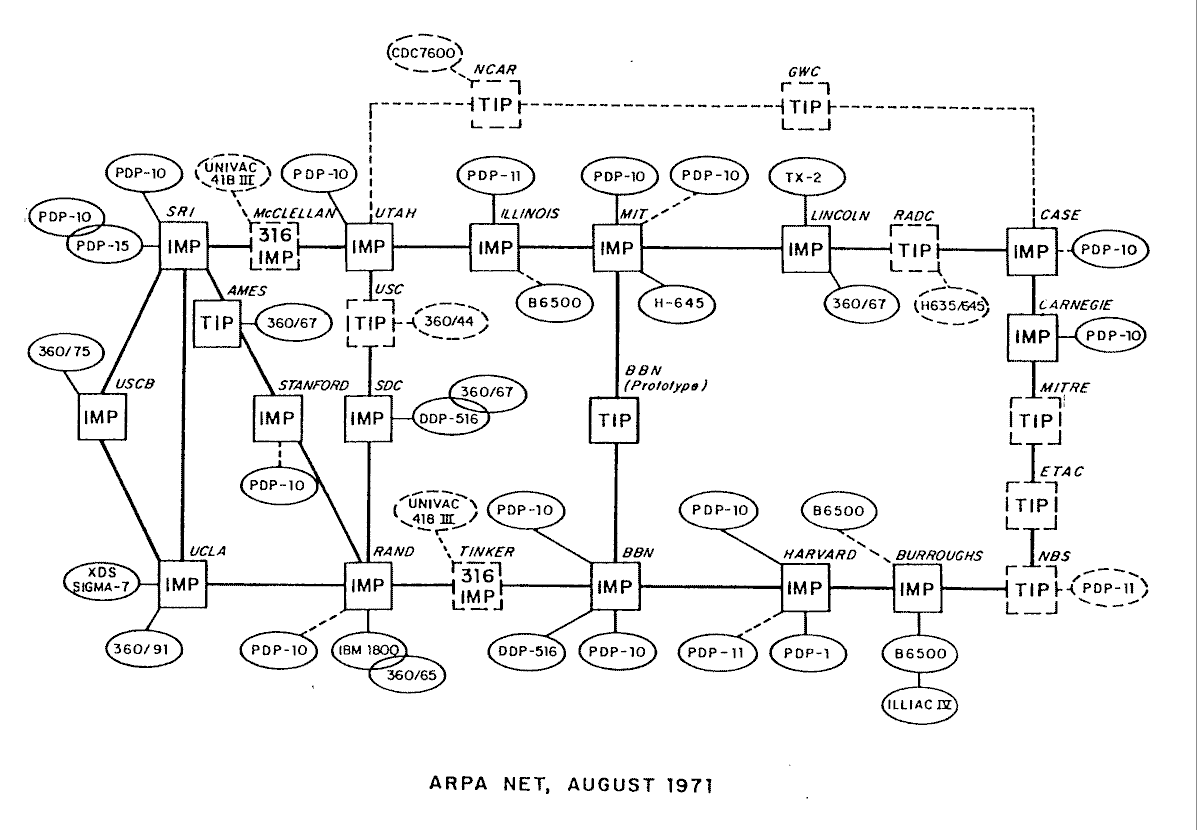

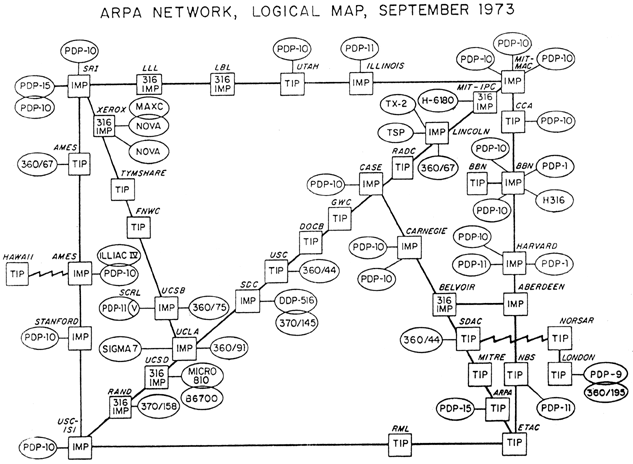

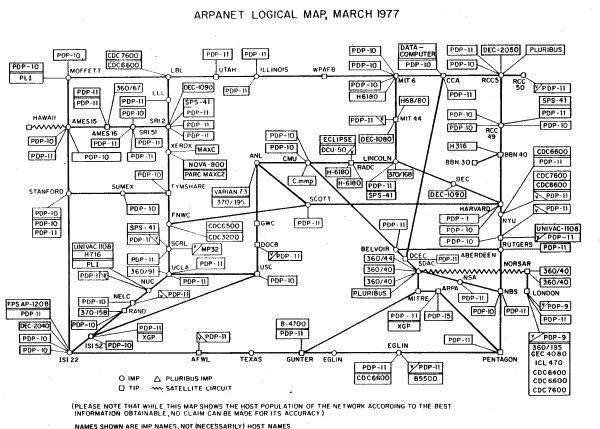

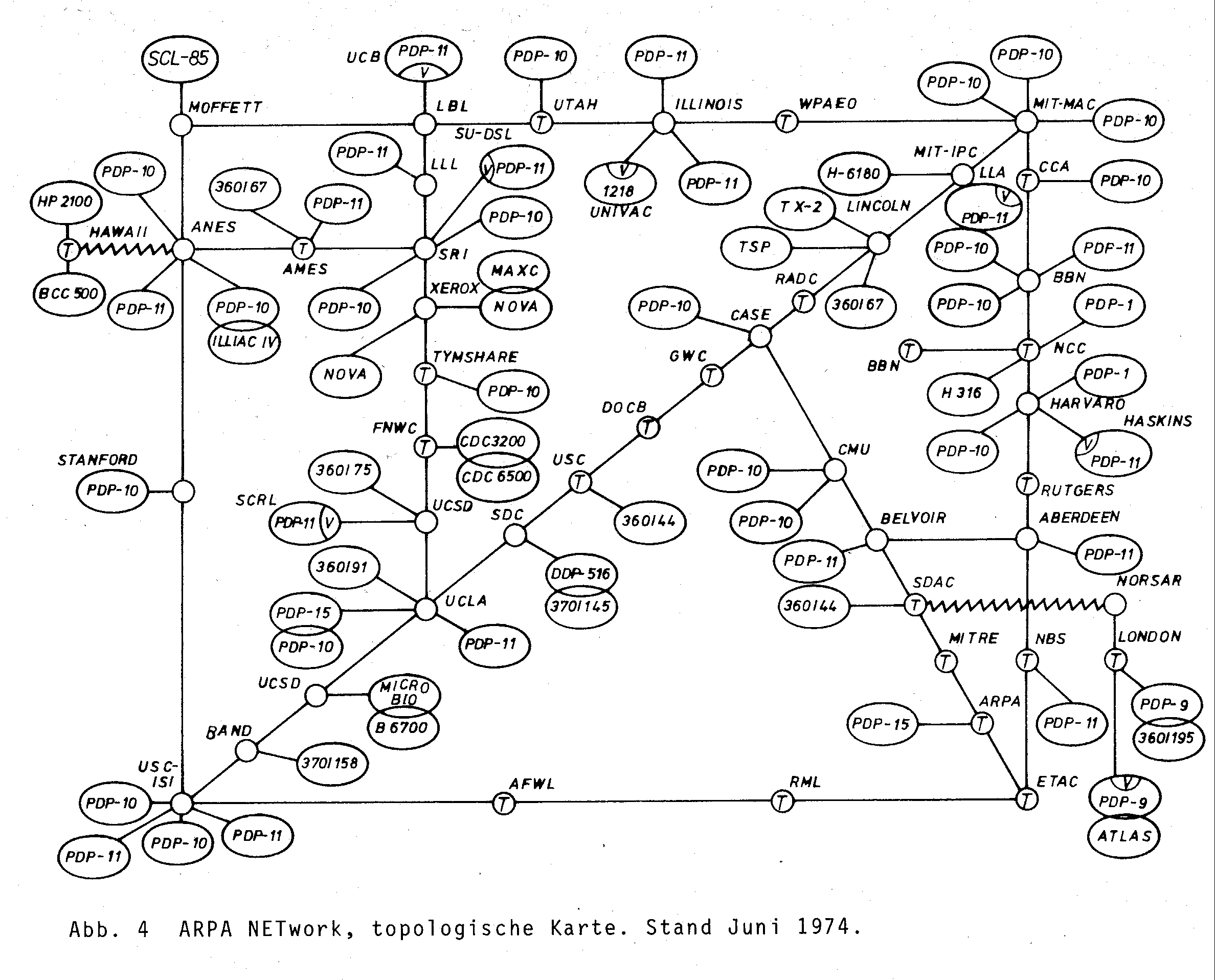

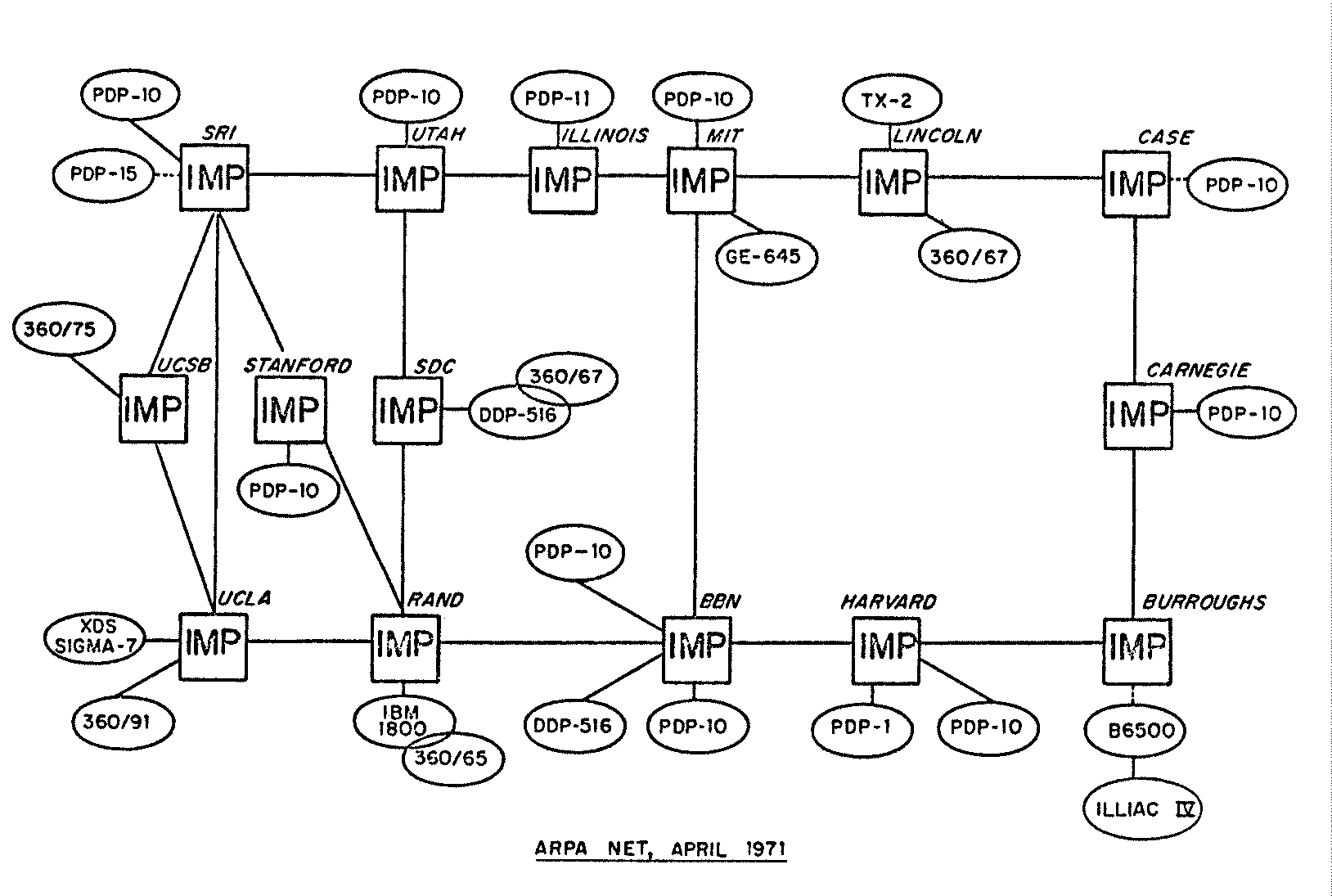

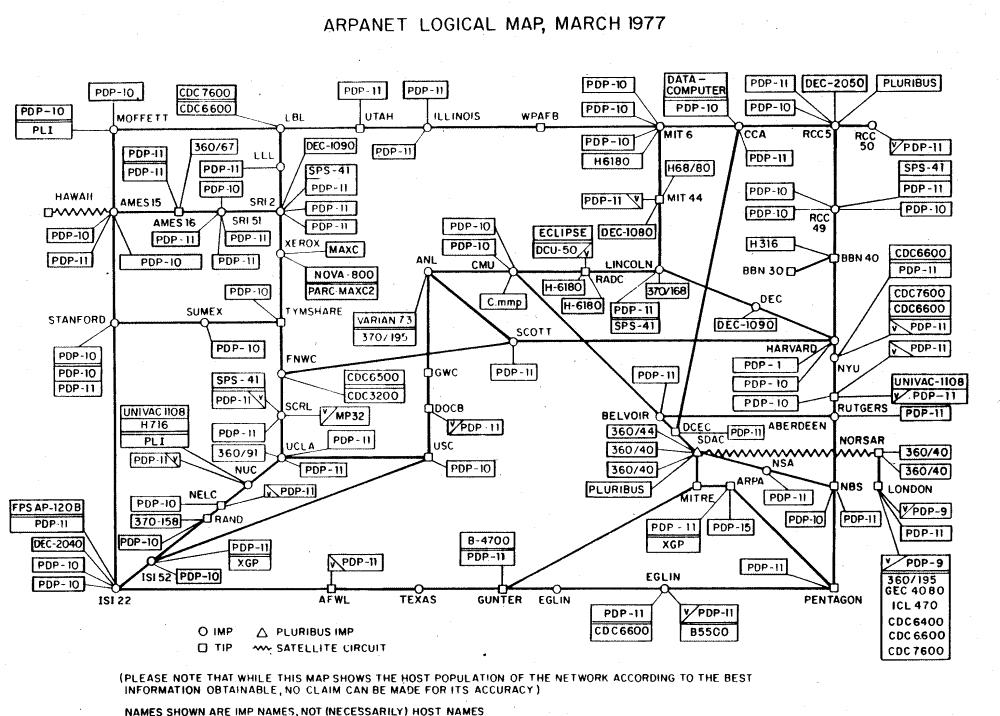

Cartes logiques de réseau illustrant la croissance du nombre de sites connectés à ARPANET début 1970.

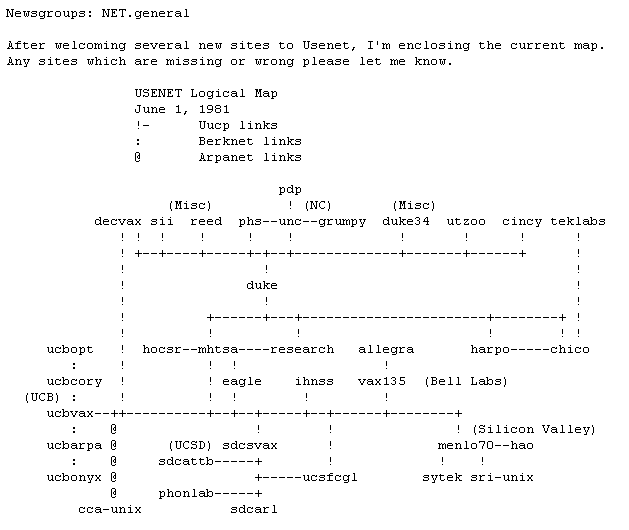

Logical Map, propose une carte similaire d'ARPANET en Décembre 1972.

[Pour plus d'information sur cette carte lire l'article la Carte du Mois "ARPANET, October 1980" dans le magazine Mappa Mundi.]

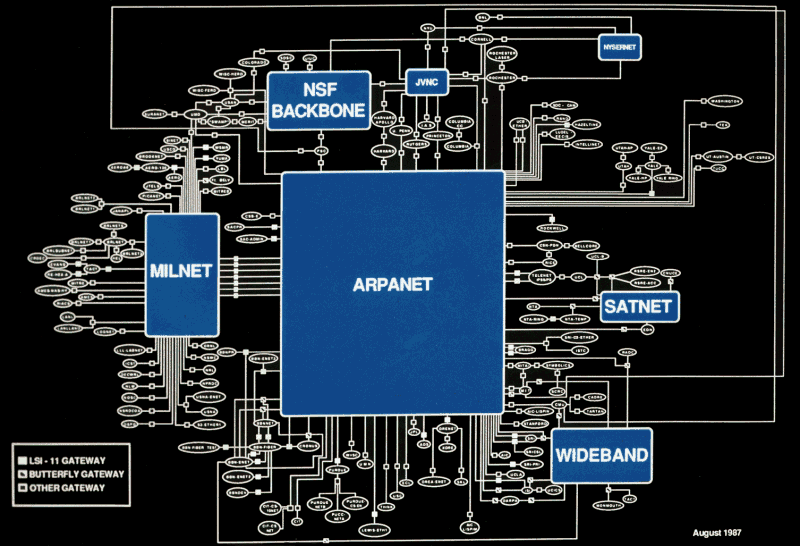

Une carte au design intéressant, montrant l'état du coeur d'Internet en Août 1987. Elle peut être décrite comme "Internet dans un processeur". Cette version colorée a été fourni par Craig Partridge.

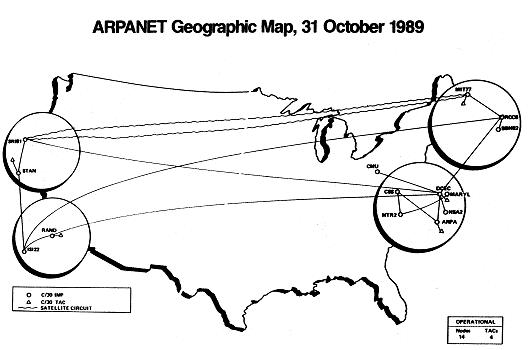

L'état d'ARPANET en Octobre 1989, à la fin de son existence, avec seulement quelques noeuds restants. Il a été finalement réformé en 1990, remplacé par NSFNET . (Source: CCR, page 110)

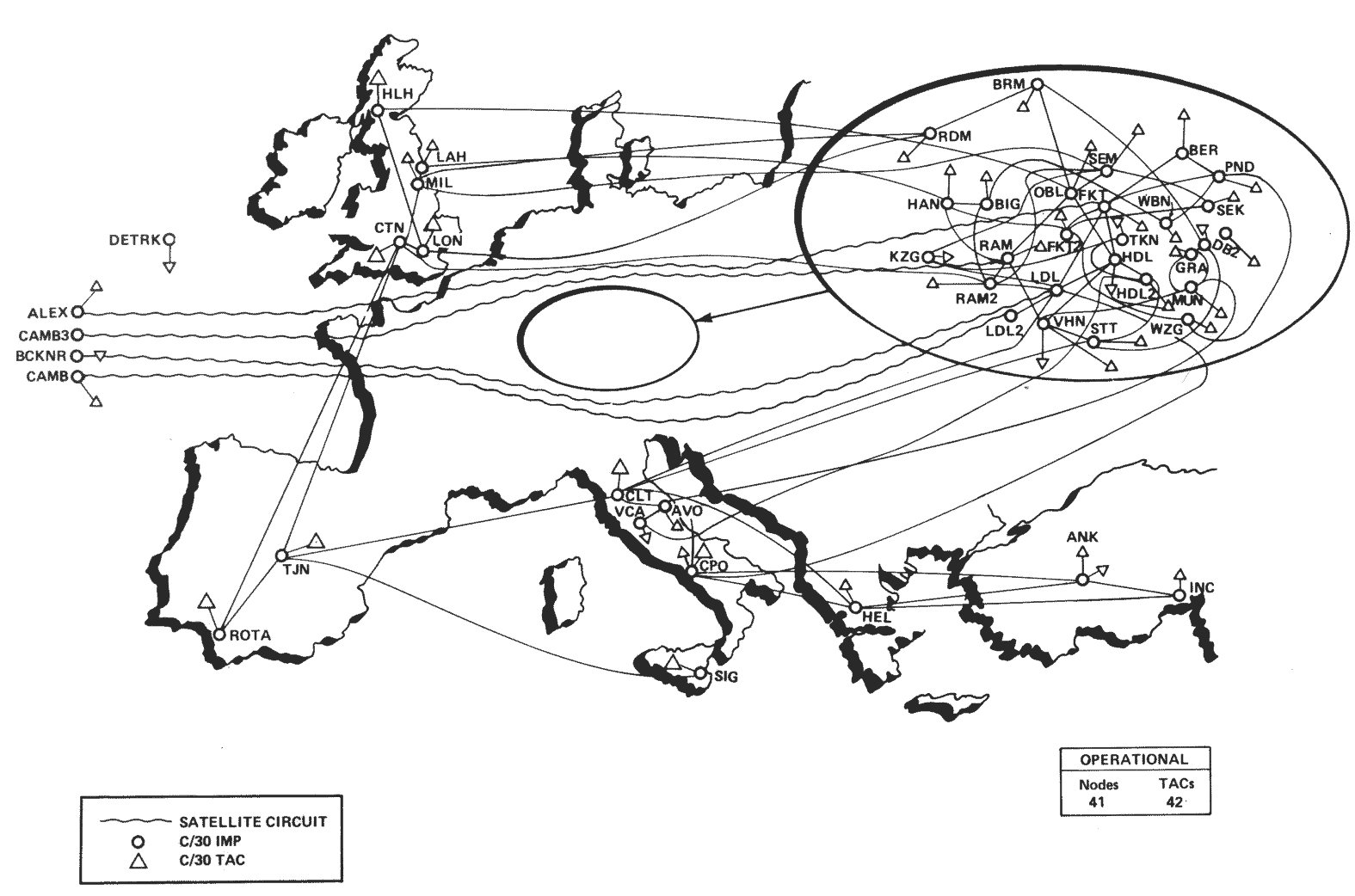

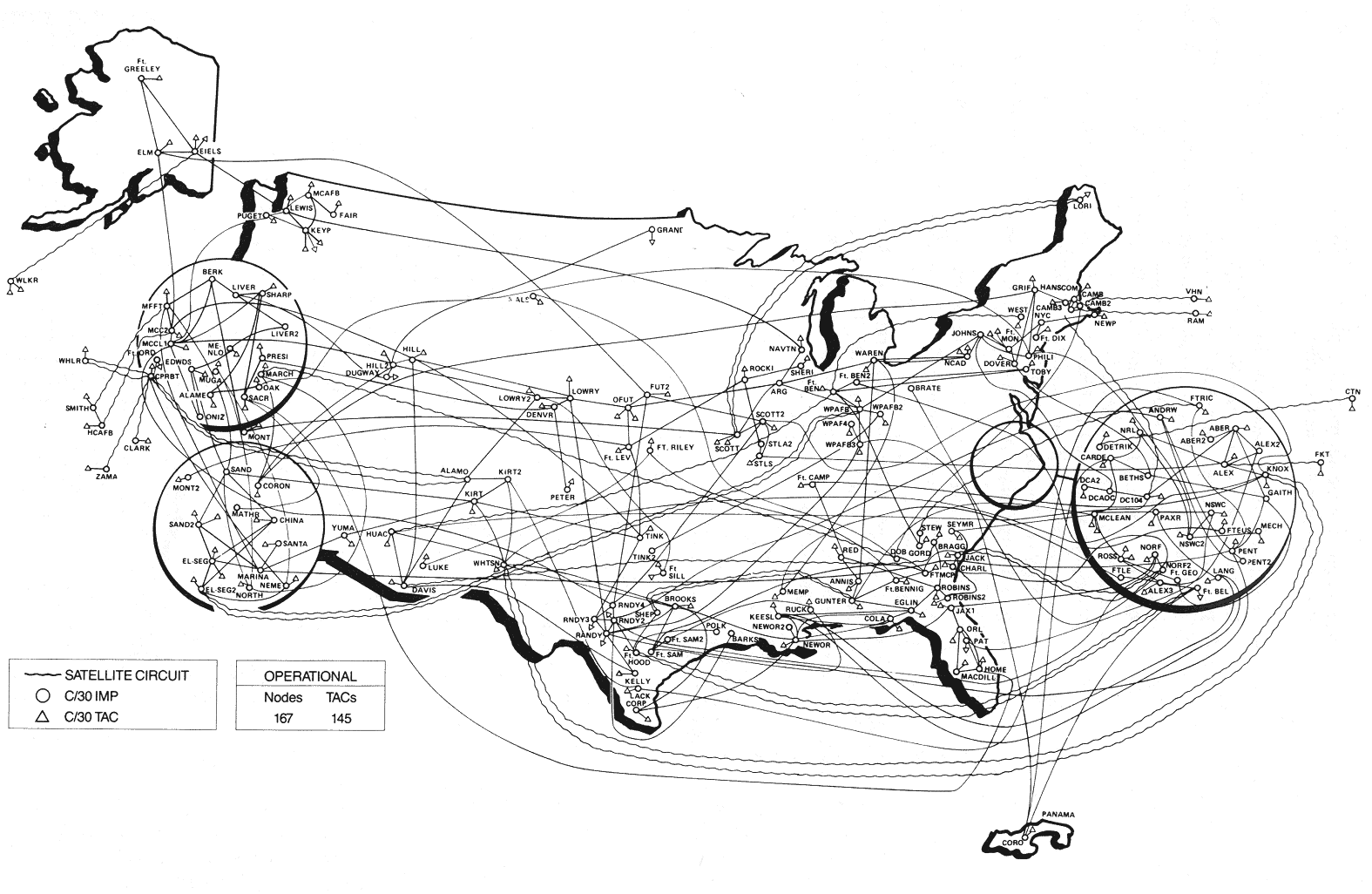

Carte de MILNET (Réseau de la défense américaine) aux Etats-Unis et en Europe, en 1989. MILNET a été séparé d'ARPANET en 1984. (Source: Directory of Computer Networks, édité par Tracey L. Laquey, Digital Press, 1990).

La topologie de BITNET en 1981(carte partielle)

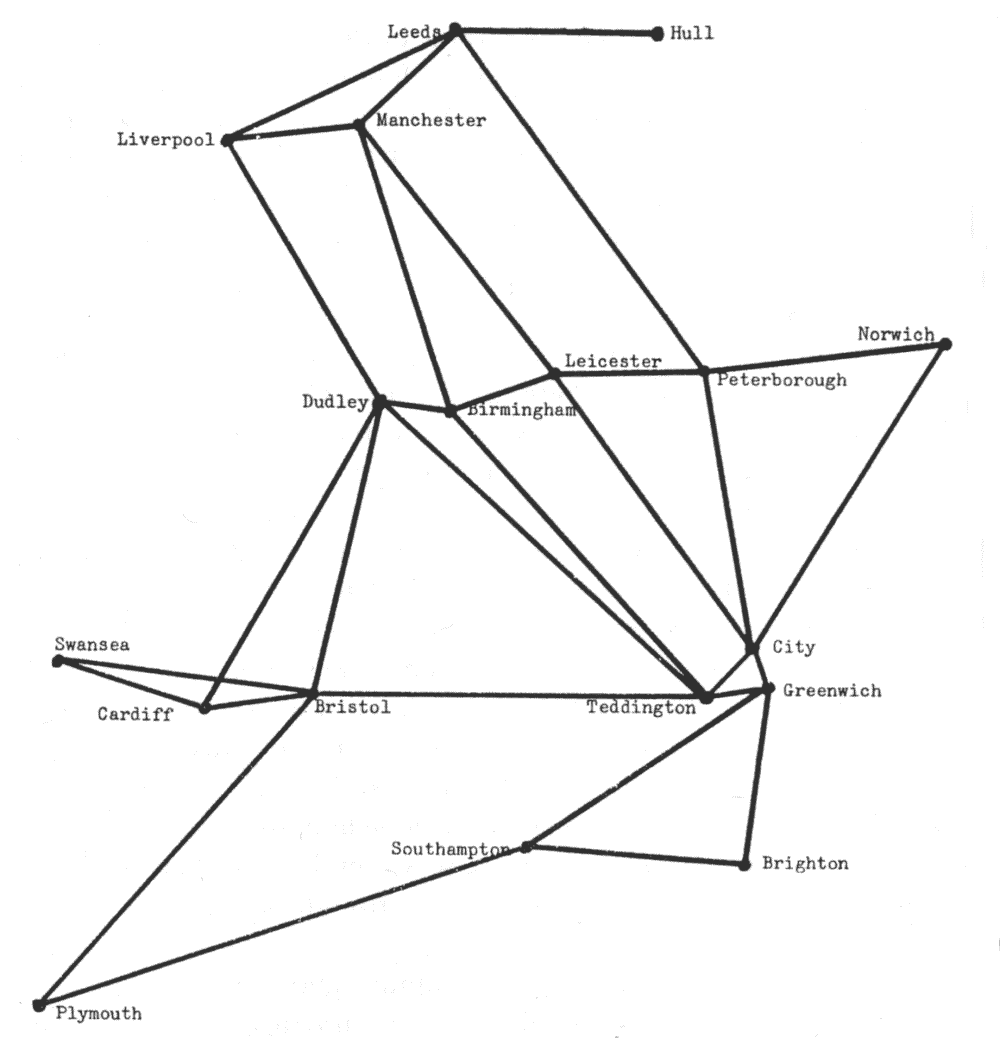

Un croquis du réseau à paquets commutés aux Royaume-Uni, proposé par Donald Davies, un pionnier le domaine des réseaux dans les années 1960 (Source: National Archive for the History of Computing, scanné avec la permission de Janet Abbate's, "Inventing the Internet", 1999, page 31).

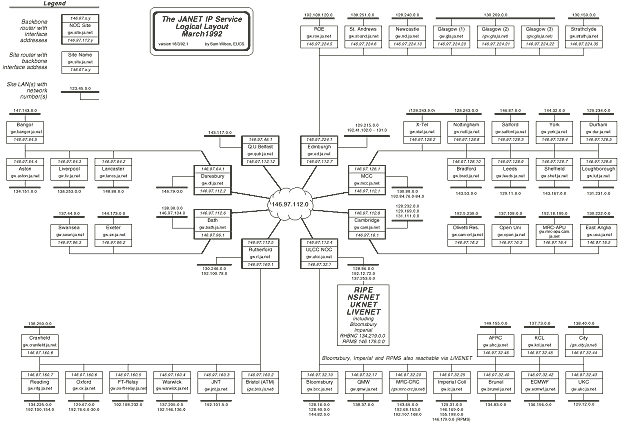

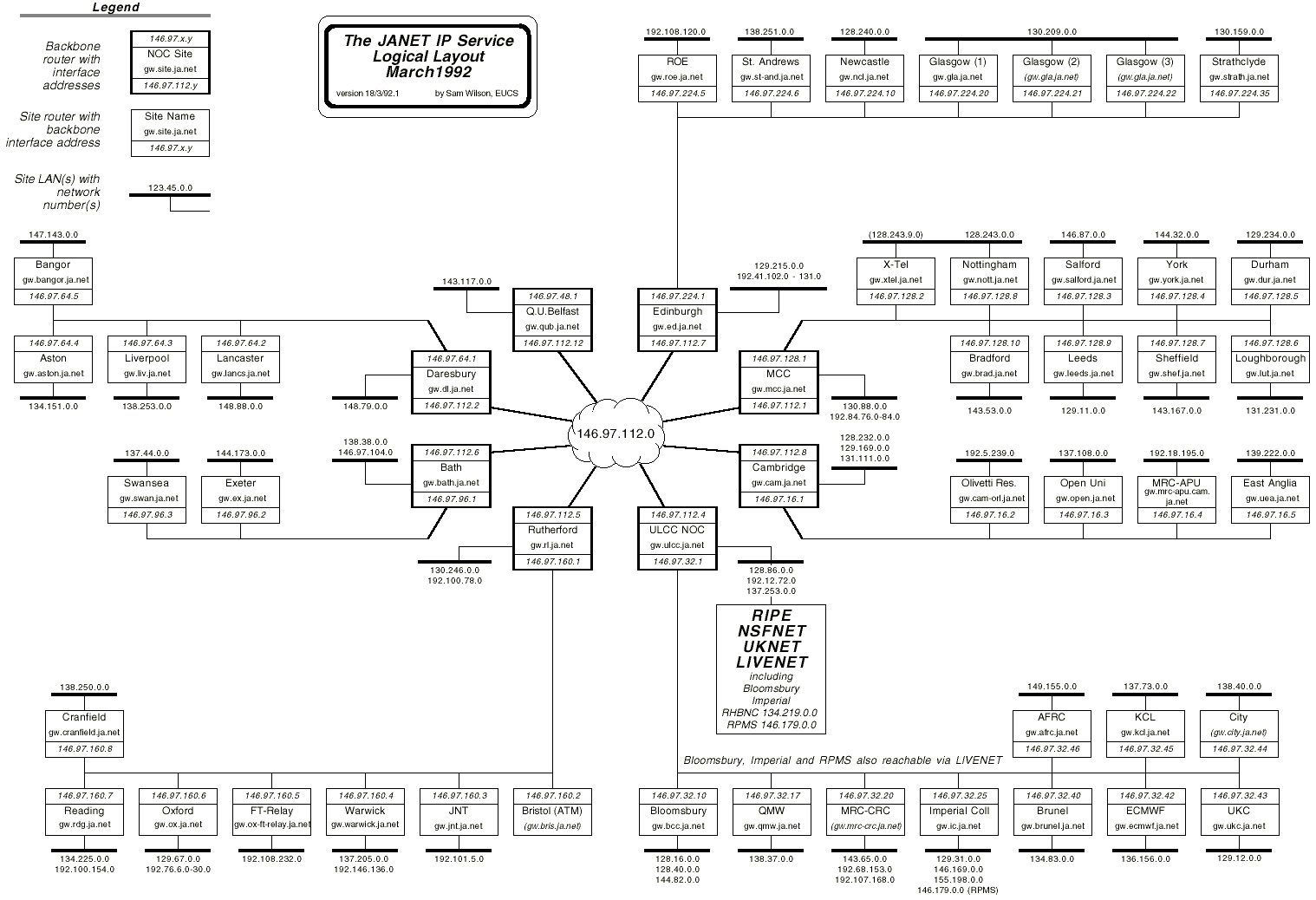

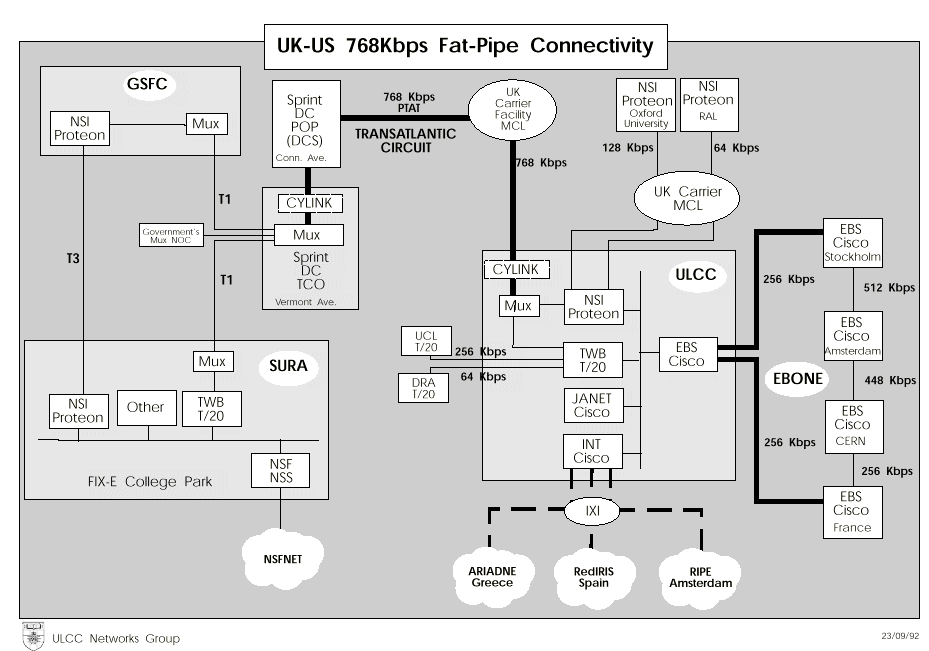

Ces cartes montrent la structure de JANET, le réseau du système éducatif et de la recherche, en 1992. La carte ci-dessus montre les interconnexions internationales avec les liens de 256 Ko/s vers l'Europe et le "Gros Canal" transatlantique vers les Etats-Unis fonctionnant à 768 Ko/s. C'est sans surprise que ces liens ont été massivement augmentés depuis.
